Überblick

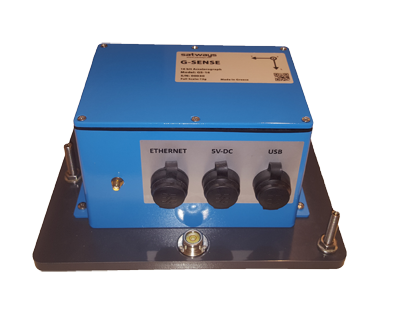

MOTUS 16-SM ist ein kostengünstiger 16-Bit-Beschleunigungsmesser der Klasse C mit einem dreiaxialen MEMS-Beschleunigungssensor mit Rauschunterdrückung, einer Stromversorgungseinheit (USV) und einer internen Batterie, die den Betrieb des Geräts im Falle eines Stromausfalls für mehrere Stunden aufrechterhalten kann, einer integrierten Verarbeitungseinheit, die eine Verarbeitung vor Ort ermöglicht, einem Ethernet-Anschluss für die Datentelemetrie, einem GPS-Empfänger für die Zeitsynchronisierung und der IP65-Schutzklasse. Das Gerät verfügt über einen externen USB-Adapter für zusätzliche Kommunikationsmöglichkeiten (3G, 4G, Wifi). Es gibt jedoch eine Webschnittstelle für die Fern- und lokale Parametereinstellung, für Gerätestatus und Steuerung.

Die integrierte Recheneinheit ist mit einem Linux-Betriebssystem ausgestattet und verfügt über einen Seedlink- oder Earthworm-Server, der Datenerfassung und Telemetrie in Echtzeit ermöglicht. Miniseed-Daten werden auf der microSD-Karte für die lokale Archivierung gespeichert.

Einsätze

MOTUS 16-SM kann installiert werden als:

Ein Knoten des G-sense Automatisierten Systems zur schnellen Schadensbewertung. Das G-Sense-System besteht aus MOTUS 16-SM-Knoten, die in verschiedenen Stockwerken eines Gebäudes installiert sind, und einem Gateway (Mini-PC) für die Echtzeit-Datenerfassung, -Analyse und Archivierung. Im Falle eines größeren Erdbebens berechnet das Gateway die Verschiebung zwischen den Stockwerken für jedes Stockwerk und schätzt die Schadenswahrscheinlichkeit anhand der Gebäudezerbrechlichkeitskurven und sendet Schadenswarnungen (CAP Alerts) an MOTUS NMS, das alle G-sense-Installationen in verschiedenen Gebäuden einer Stadt überwacht. Es ist erwähnenswert, dass MOTUS 16-SM-Knoten auch eine NTP-Synchronisierung unterstützen, um eine genaue Zeit den Geräten bereitzustellen, die in Gebäuden installiert sind, wo eine GPS-Antenne den freien Himmel nicht erreichen kann
Ein Knotenpunkt des Strukturüberwachungssystems für Bauwerke wie Brücken, Dämme, Hafenkaimauern und Pfeiler
Ein eigenständiges Beschleunigungsmessgerät zur Alarmierung im Falle eines Erdbebens in intelligenten Gebäuden und Städten
Ein Knotenpunkt eines Netzwerks für starke Bewegungen für kostengünstige ShakeMap- und ShakeAlert-Implementierungen, da 16 Bit ausreichen, um starke Erdbebenbewegungen aufzuzeichnen. Darüber hinaus berechnet MOTUS 16-SM vor Ort die für die ShakeMap-Generierung erforderlichen Starkbewegungsparameter benötigt werden und sendet sie an den zentralen Erfassungsserver, wodurch die Echtzeit-Datenübertragung vermieden und die Kommunikationskosten minimiert werden.

Anwendungen

Ideal für

  • Automatisierte Erdbeben-Schnellbewertung von Schäden
  • Strukturelle Überwachung von Gebäuden, Brücken, Dämmen, Hafenmauern und Pfeilern
  • ShakeMap und ShakeAlert
  • Smart Cities und Gebäude
  • Erdbeben-Alarmierung

Technische Daten

Leistung
Eingangsspannung 5 VDC
Stromverbrauch im Betrieb ∼3W
Interne USV mit 2600mAh LiPO-Akku (bis zu 5 Stunden Autonomie, automatisches Batterieladegerät)
Optionen zur Stromversorgung
  • Externer AC Adapter
  • Externe Batterie
  • Solarpanel
    		•
    Interner Beschleunigungsmesser
    Beschleunigungsmessbereich ± 2 g
    Auflösung der Beschleunigungsmessung 76.3 μg
    Frequenzbereich DC to 497 Hz
    Weißes Rauschen σ 300 μg
    Rauschdichte 45 μg / √Hz
    Minimaler Drift σ 37 μg
    Empfindlichkeit 660 mV/g
    ADC-Platine
    Analog-Digital-Wandler Auflösung 16 bit
    Stromverbrauch (Max) 35 mA
    Abtastrate 1 Hz to 1000 Hz
    Dynamikbereich 93.8 dB
    Zeitbasis
    Typ GPS mit externer Antenne
    Zeitgenauigkeit (GPS-gestützt) < 10 μsec
    NTP Synchronisation < 80 μsec
    Integrierte Recheneinheit
    Betriebssystem Linux
    RAM 512 MB
    Speicher (microSD) 32 GB
    Kommunikation Ethernet, WiFi, USB
    Aufzeichnungs-Modi Cont., Event (STA/LTA), Level
    Datenformat (seedlink server installiert) mSEED
    Gehäuse
    Schutzklasse IP65
